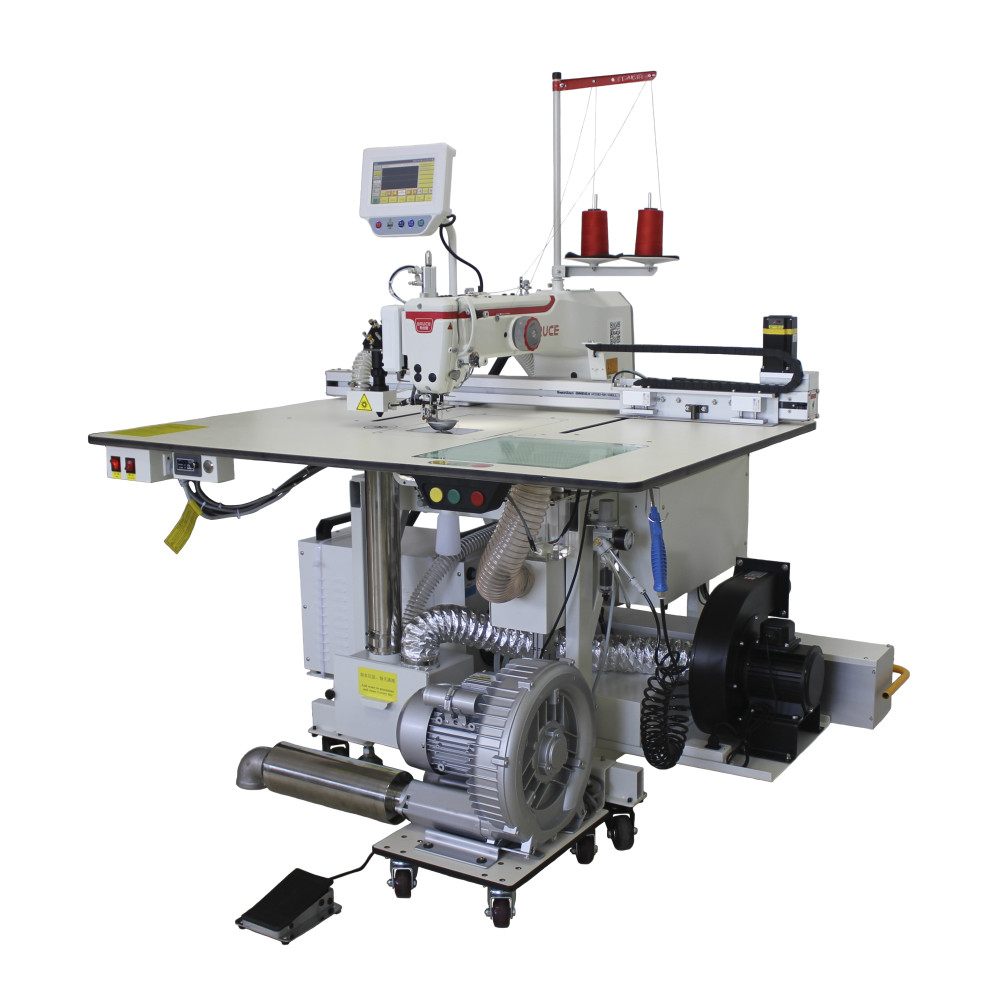

BRUCE F5000-F11AF13F25-X программируемая машина циклического шитья

Видео обзор

Видео обзор: Настройки, согласно производственным потребностям заказчика, BRUCE F5000-F11AF13F25-X

Разработка шаблонов

Разработка шаблонов и программ для промышленных циклических швейных машин

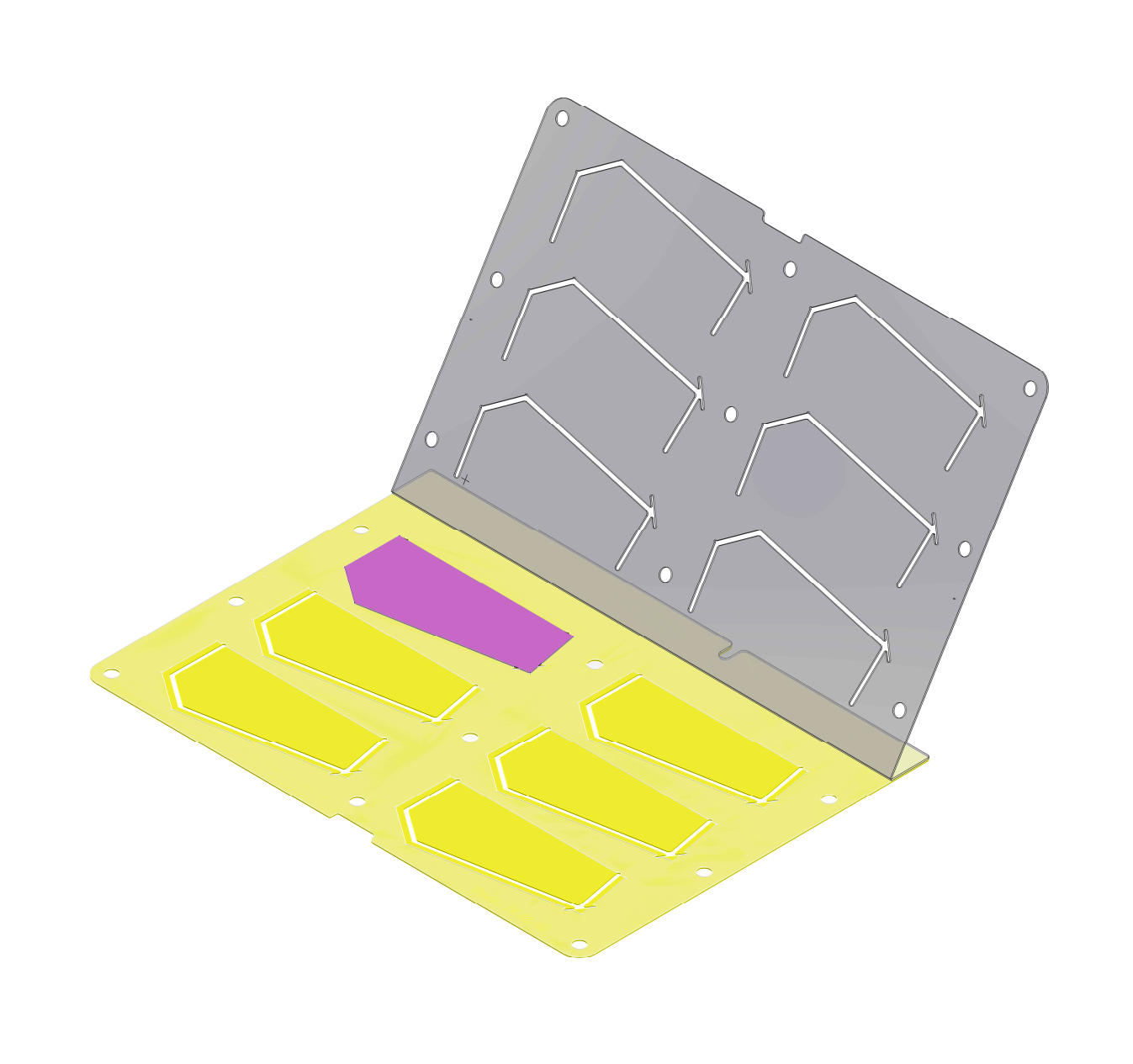

Что такое шаблон

Шаблон для промышленной машины циклического шитья – это цифровая или физическая модель траектории движения иглы, определяющая форму и параметры шва, точки входа и выхода, а также дополнительные операции, такие как обрезка нити или подъем лапки. Он используется для серийного и высокоточного выполнения повторяющихся операций (например, пришивания карманов, шлёвок или этикеток), обеспечивая стабильное качество и оптимизацию производственного процесса.

Мы предлагаем полный комплекс услуг по проектированию шаблонов и программ для промышленных швейных машин циклического шитья, адаптированный под производственные потребности каждого клиента.

Что мы делаем

По техническому заданию заказчика или на основе образца мы разрабатываем шаблон шитья (контур, траектория, точки входа/выхода, оптимальное расположение прокладок и т.д.).

Подбираем алгоритм шитья и логику, учитывающую ваши материалы, толщину, участки сшивания, швы, усиления и другие технологические особенности.

Пишем и оптимизируем программу шитья (последовательность команд для машины, включая обрезку нитей, подъем лапки, переходы, адаптации под неровную поверхность и т.д.).

Обеспечиваем настройку и отладку на конкретном оборудовании прямо на производстве.

Преимущества такого подхода

Индивидуальное решение – шаблон и программа создаются именно для вашего изделия и ваших условий, а не используются стандартные «универсальные» варианты.

Оптимизация времени и усилий – за счет грамотно разработанного пути иглы и управления машиной минимизируется холостой ход, лишние переходы, потери материала.

Стабильное качество швов – учет специфики ткани, нитей, нагрузок обеспечивает надежный результат.

Гибкость – при необходимости возможна доработка шаблона или программы при изменении фасона, конструкции или материалов.

Примеры оборудования, с которым мы работаем

Одной из машин, с которой мы успешно интегрируем шаблоны и программы, является BRUCE F5000-F11AF13F25-X – программируемая машина циклического шитья.

Эта модель оснащена лазером для прорезки материала, поддерживает запрограммированные шаблоны, автоматическую обрезку нити, подъем лапки и другие функции – идеальна для сложных операций с блочным шитьем.

Если у вас есть конкретная модель машины или желаемые технические параметры – предоставьте нам ваше техническое задание, и мы подберем или создадим оптимальное решение.

Стоимость разработки и изготовления шаблонов оговаривается индивидуально при заказе!

Характеристики

Высота подъёма лапки	15 мм
Габариты	1400×1100 мм
Длина стежка	0,05-20 мм
Количество игл	1 шт
Количество ниток	2 шт
Максимальная скорость шитья	3500 стеб/мин
Мощность лазера	100 W
Производитель	JACK TECHNOLOGY CO.，LTD
Размер рабочего поля	800×350 мм
Страна производитель	Китай
Тип иглы	DP×5 / DP×17
Тип машины	Программируемая машина циклического шитья
Модель	F5000-F11AF13F25-X
LED подсветка	✓
Вес	брутто – 335/нетто – 285 кг
Автоматическая обрезка ниток	✓
Автоматические функции	✓
Автоматический подъёмник лапки	✓

Отзывы (0)

Написать отзыв

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг Плохо Хорошо

BRUCE F5000-F11AF13F25-X программируемая машина циклического шитья

Доступность: На складе
Код товара: F5000-F11AF13F25-X

Услуги по разработке и изготовлению шаблонов

Шаблон для F5000-F11AF13F25-X

387 000 грн.

Від 571 грн./міс. при оплаті частинами

Доступные опции

Описание

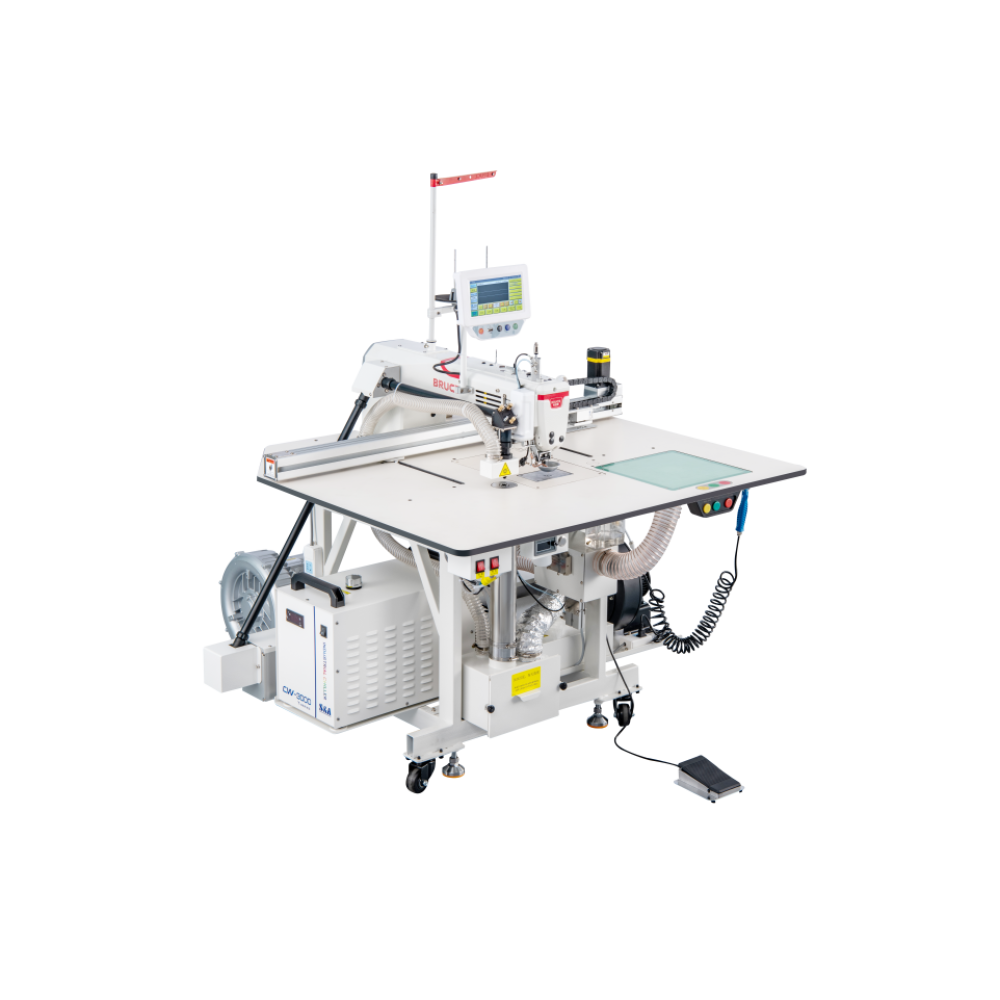

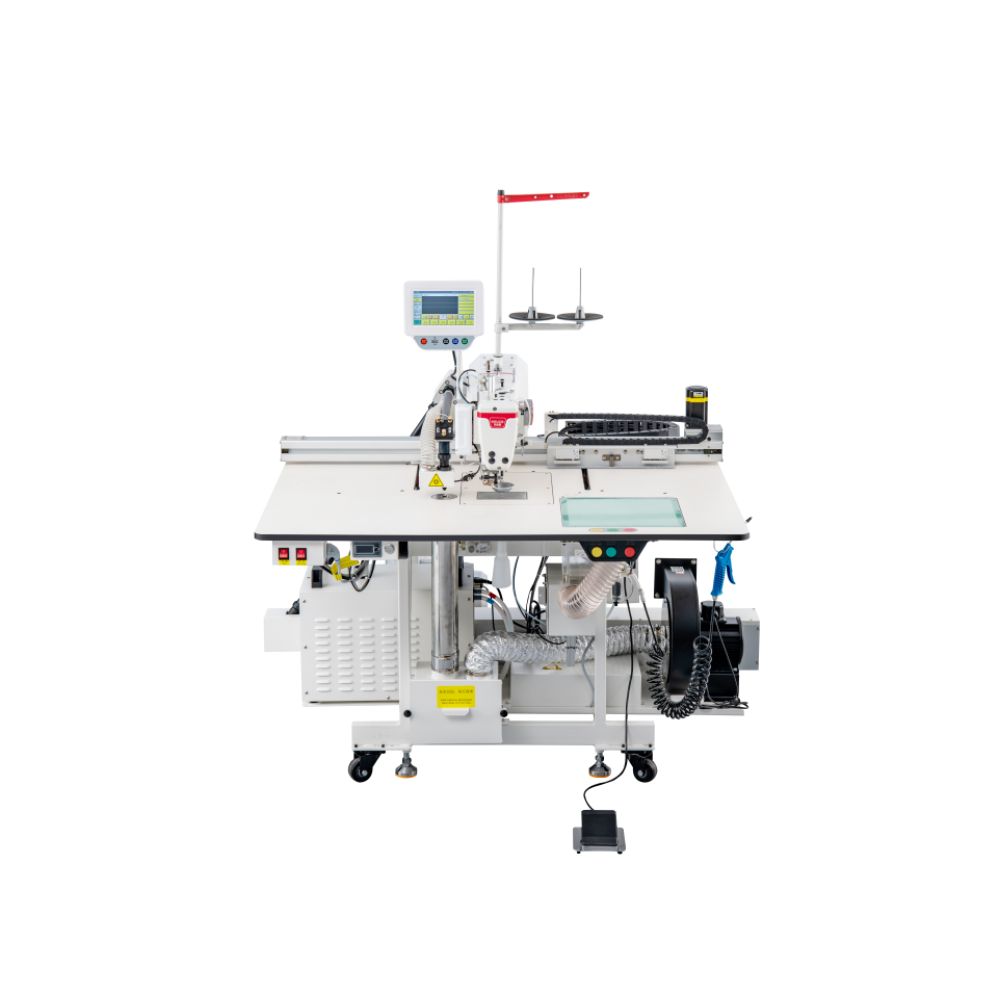

BRUCE F5000-F11AF13F25-X

Программируемый шаблонный автомат с лазерной прорезкой материала. Высококачественная швейная машина, изготовленная на заводе JACK TECHNOLOGY CO.，LTD.
Программируемые швейные автоматы широко используются на крупных производствах благодаря своей производительности и точности изготовления продукции. Сфера применения практически не ограничена за счёт высокой гибкости программирования.
На данный момент машины наиболее востребованы при изготовлении верхней одежды, спортивной одежды, чехлов для мебели и автомобильных сидений, футболок и для нашивания сложных элементов.

Основные технические характеристики BRUCE F5000-F11AF13F25-X

Размер рабочей области: 800х350 мм;
Высота подъёма лапки: 15 мм;
Мощность лазера: 100W;
Максимальная скорость: 3500 об/мин;
Максимальное количество стежков в шаблоне: 60000

Лазер для прорезки материала

Шаблонный швейный автомат BRUCE F5000-F11AF13F25-X оснащён лазером для прорезки ткани мощностью 100W. Такой мощности достаточно для работы с любой высотой настила и плотностью материалов.

Расстояние между точкой реза лазера и иглой составляет всего 150 мм. Чем ближе точка реза к игле, тем выше коэффициент использования диапазона шитья и тем больший размер рисунка можно обрабатывать.

Максимальный размер рабочей области лазера составляет 650х350 мм.

Автоматическое распознавание шаблона

Программируемая машина циклического стежка BRUCE F5000-F11AF13F25-X получила современную систему распознавания шаблона RFID. Эта технология позволяет распознавать шаблоны со 100% точностью.

Принцип работы заключается в программировании специальных меток. При поднесении запрограммированной метки к RFID-считывателю машина автоматически меняет программу шитья в соответствии с меткой.

Датчик окончания нижней нити

Циклические машины используются для прокладывания большого количества стежков, для которых требуется соответствующее количество нити. Поэтому одним из ограничивающих факторов бесперебойной работы является количество нити на шпульке. Контролировать её остаток в процессе шитья довольно сложно, а внезапное окончание создаёт неудобства и задерживает процесс.

Чтобы избежать подобных проблем, в машине BRUCE F5000-F11AF13F25-X установлена запатентованная система считывания окончания шпульной нити. Перед тем як нить заканчивается, машина останавливается и сигнализирует оператору о необходимости замены шпульки.

Стабильное шитьё и обрезка нити

Программируемые шаблонные автоматы работают на высоких скоростях продолжительное время. Из-за этого игла перегревается, что приводит к обрыву нити и нестабильному качеству стежков.

Циклический швейный автомат BRUCE F5000-F11AF13F25-X оснащён пневматической системой охлаждения иглы.

Система обрезки нити имеет отдельный серводвигатель, что повысило стабильность работы узла и позволило уменьшить длину хвостиков нити после обрезки.

Для полноценной работы данной машины на производстве обязательно необходимо иметь компрессор

*Комплектация и внешний вид товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные изготовителем.
