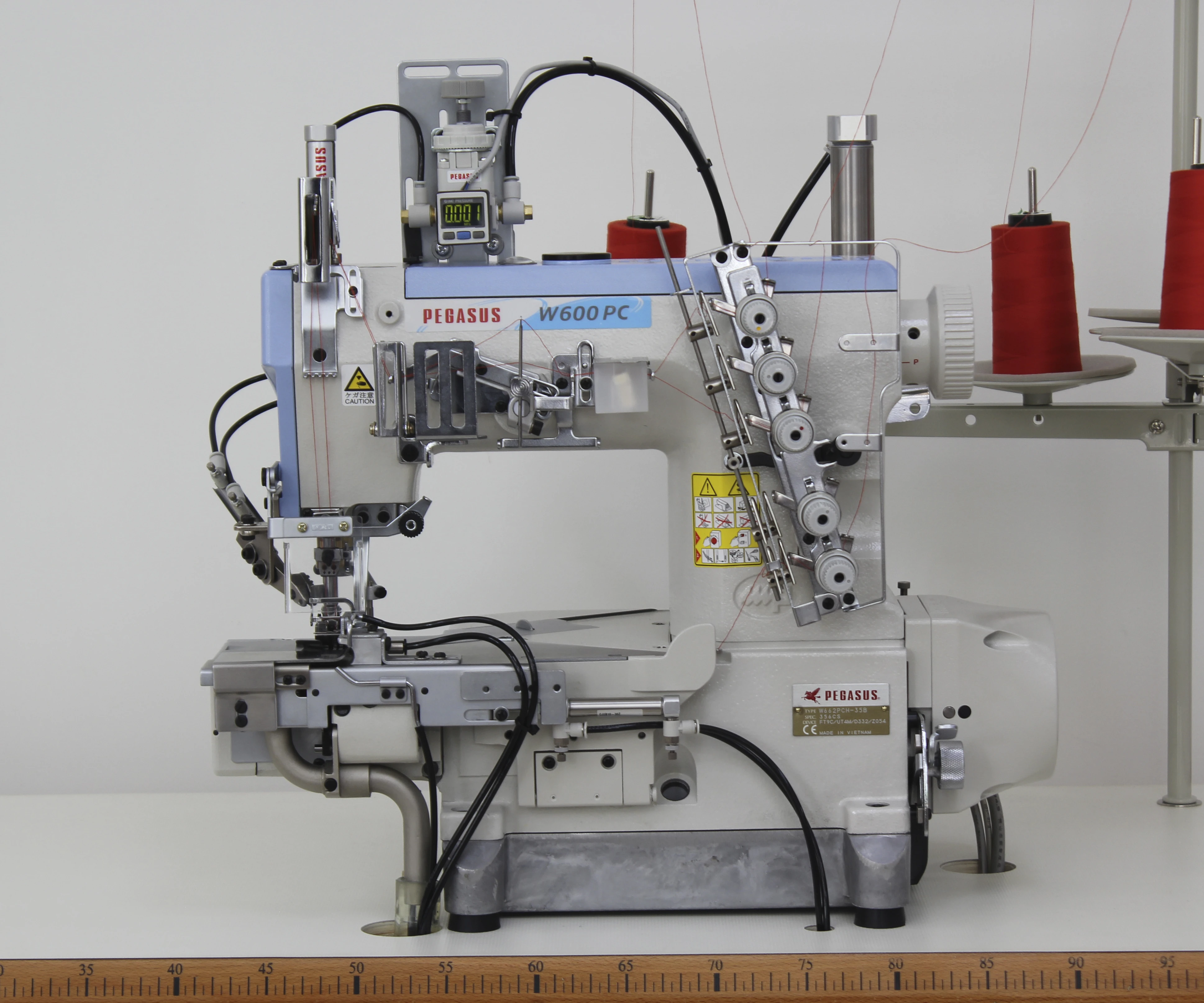

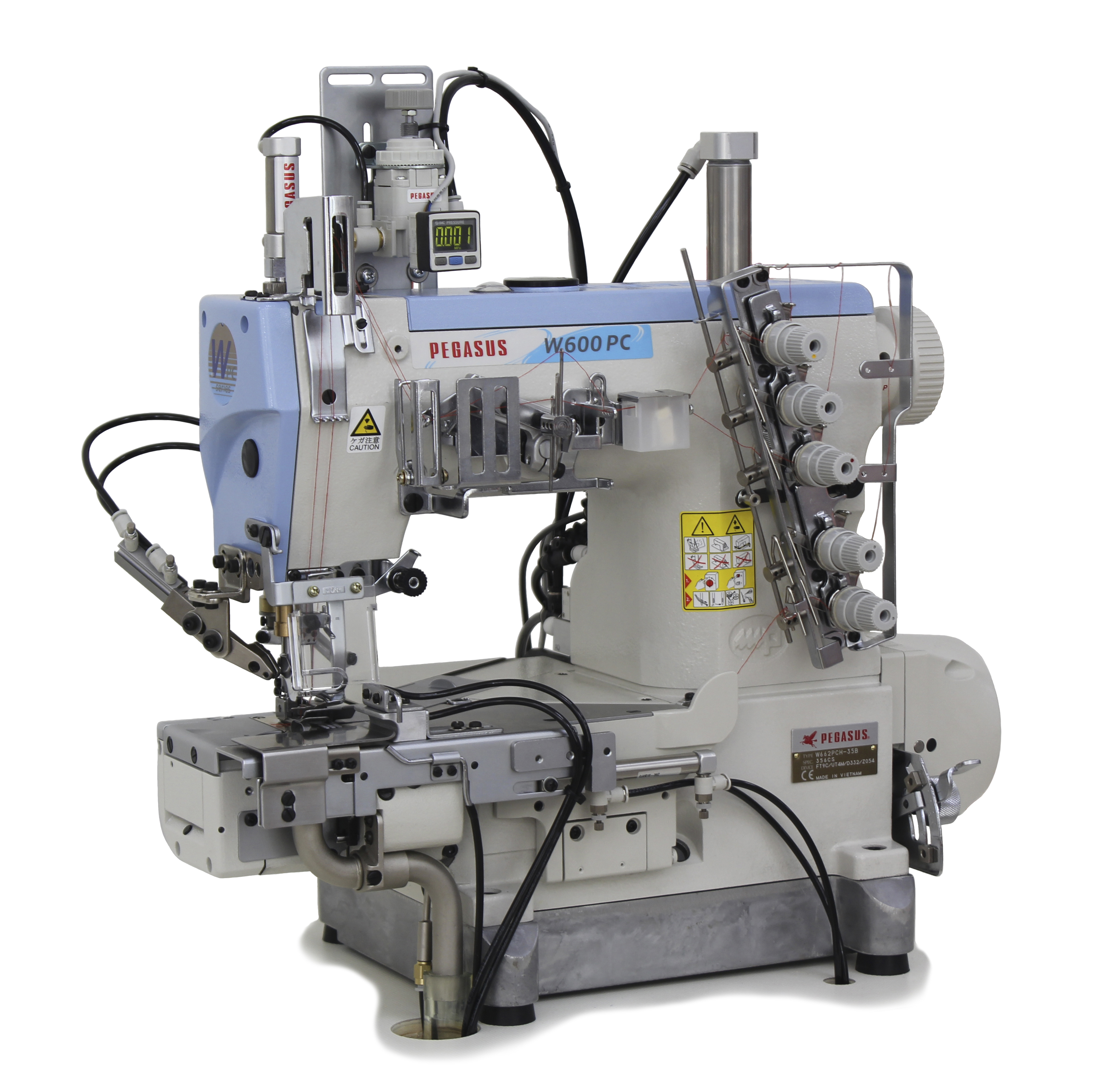

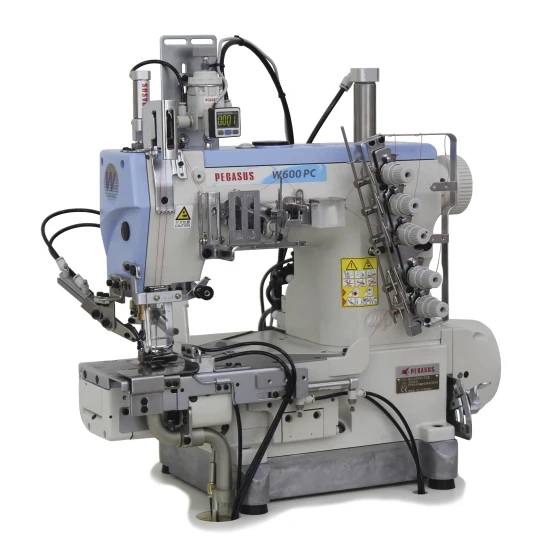

Pegasus W662PCH-35BX356CS/FT9C/UT4M/D332/Z054 плоскошовна промислова швейна машина з циліндричним рукавом

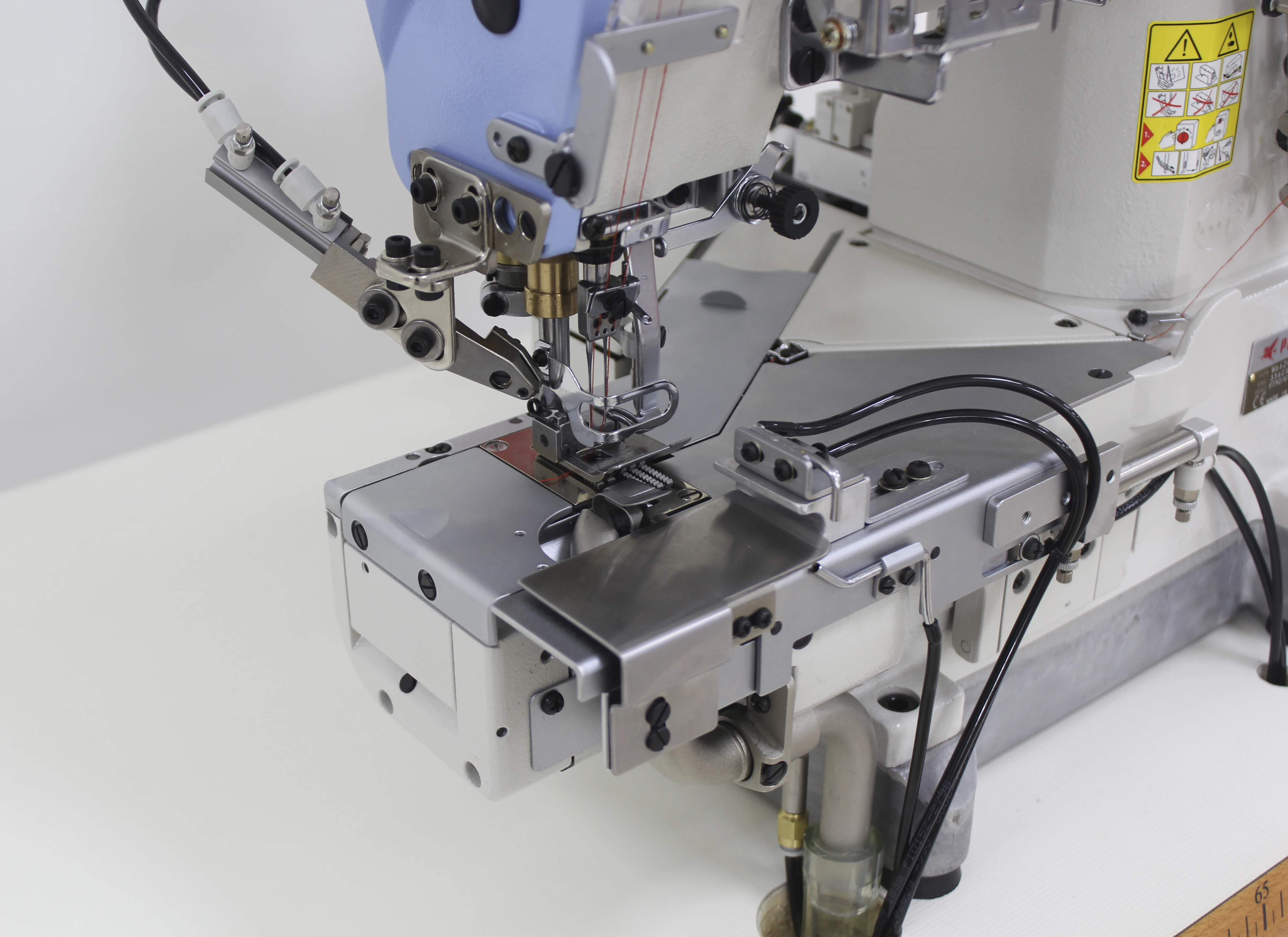

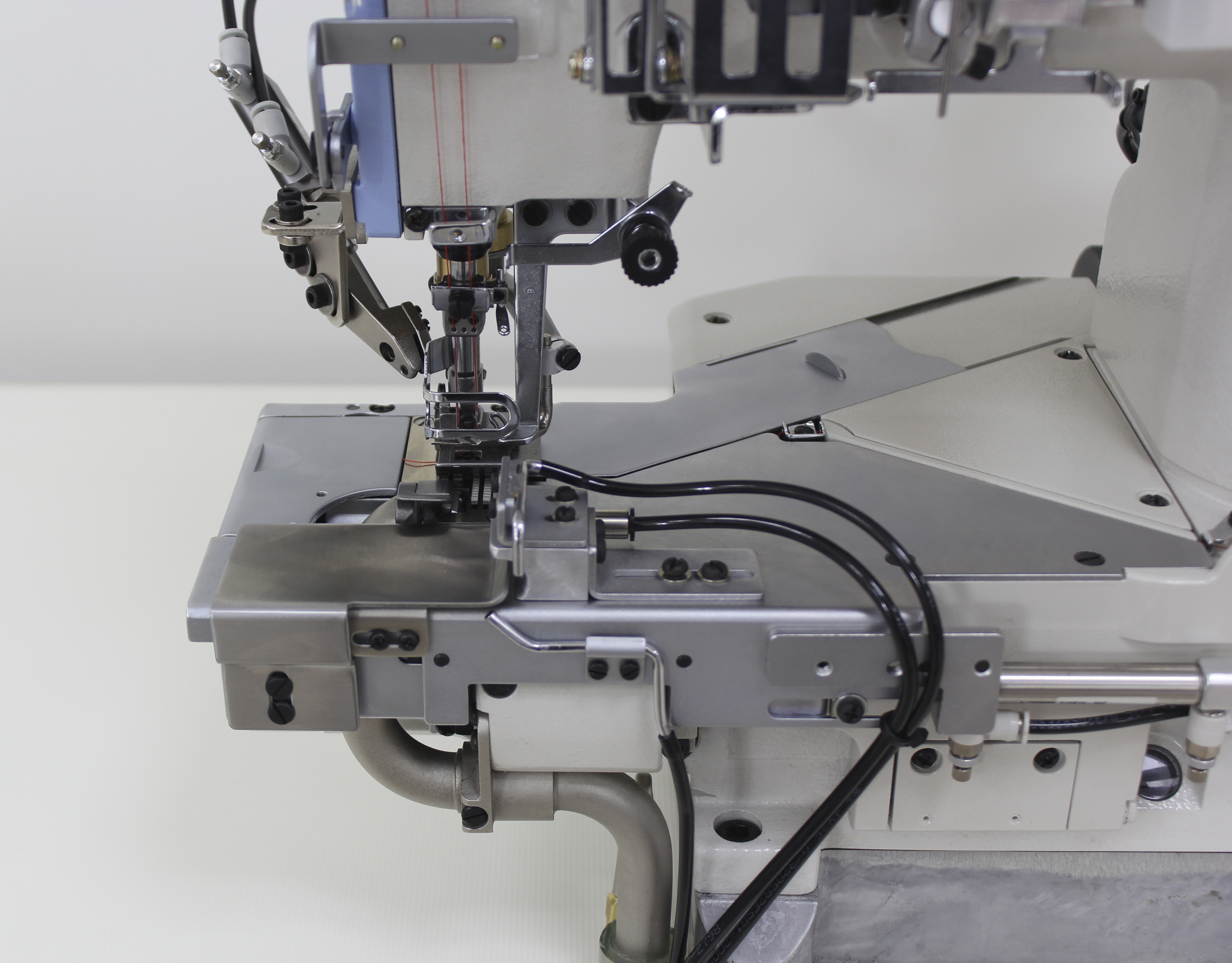

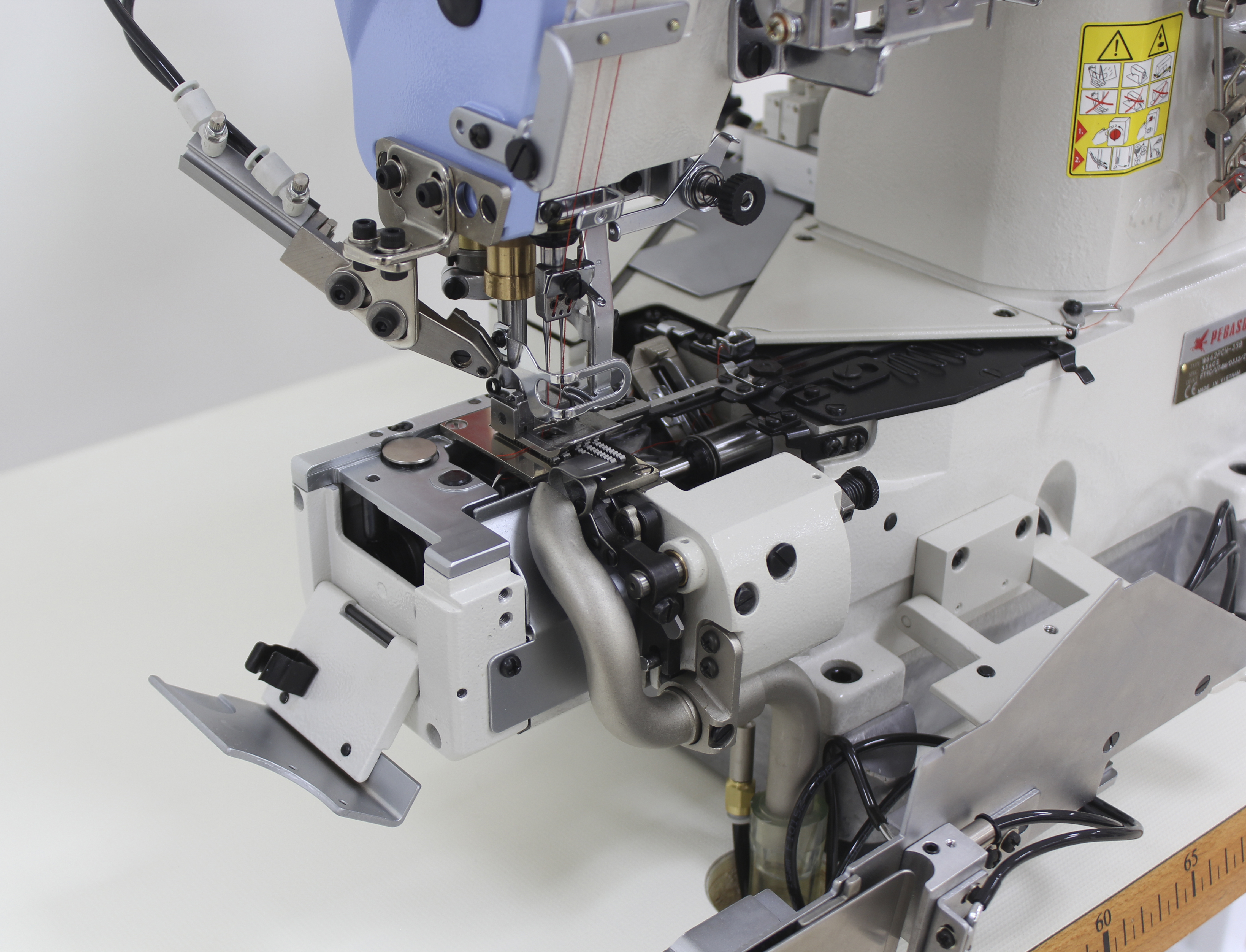

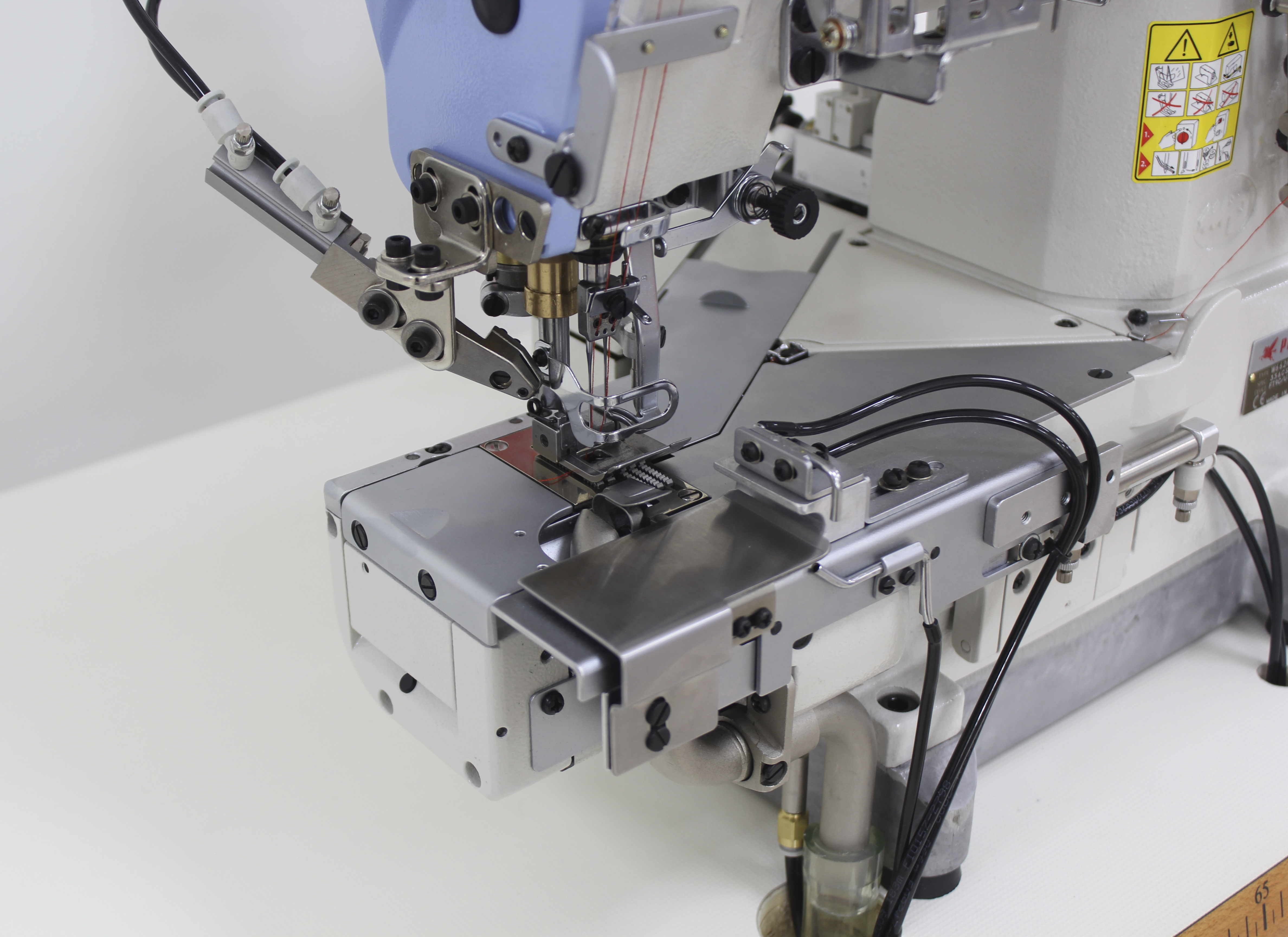

Пневматичний підгин краю матеріалу

Pegasus W662PCH-35Bx356CS оснащений механізмом підгину краю матеріалу в основі якого лежить використання направлених потоків зжатого повітря.

Пневматичний механізм працює наступним чином:

• стиснуте повітря від компресора подається на блок підготовки повітря швейної машини де воно додатково очищується та нормується за тиском;
• після підготовки, повітря подається на пневморозподільник, який керується блоком управління машини;
• оператор заправляє заготовку в направляючі та натискає на педаль керування, що в свою чергу активує клапан в пневморозподільнику та направляє стиснуте повітря в формувач для створення, ідеально рівного, підгину.

Даний спосіб виконання підгину характеризується вискою ефективністю та простотою виконання.

Пневматична обрізка нитки

Механізм обрізки ниток виконано з використанням пневмоциліндрів, що в свою чергу гармонійно узгоджується із способом виконання всіх інших основних та автоматичних функцій швейної машини.

Стисле повітря є ідеальним рішенням для виконання поставлених завдань, оскільки, воно не забруднює елементи конструкції, що в свою чергу забезпечує чистоту виробів.

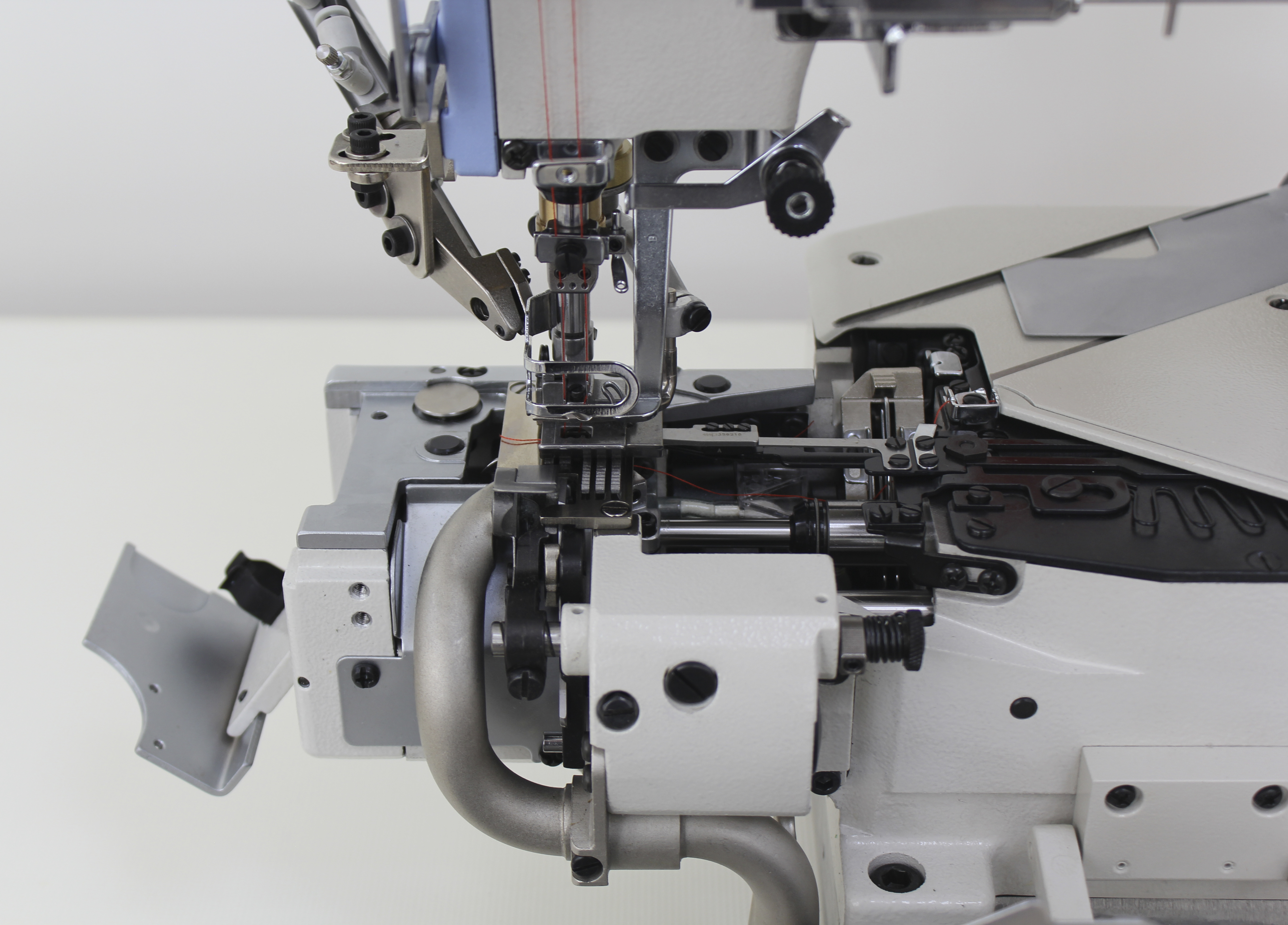

Пристрій відсмоктування обрізків

Ворсоуловлювач "LC" в Pegasus W662PCH-35Bx356CS представлено в якості системи повітропроводів в склад яких входить патрубок для подачі стиснутого повітря та інерційного відводу суміші ворсу (відходів в т. ч. і шматків відпрацьованої тканини) та повітря, яке виконує роль транспортної речовини.

Принцип дії базується на тому, що стиснуте повітря яке подається через патрубок від блоку розподілу повітря спрямоване в патрубок для відводу сміття. Потік повітря затягує за собою шматочки відходів чим і спричиняє процес відведення ворсу, відрізків та т. п..

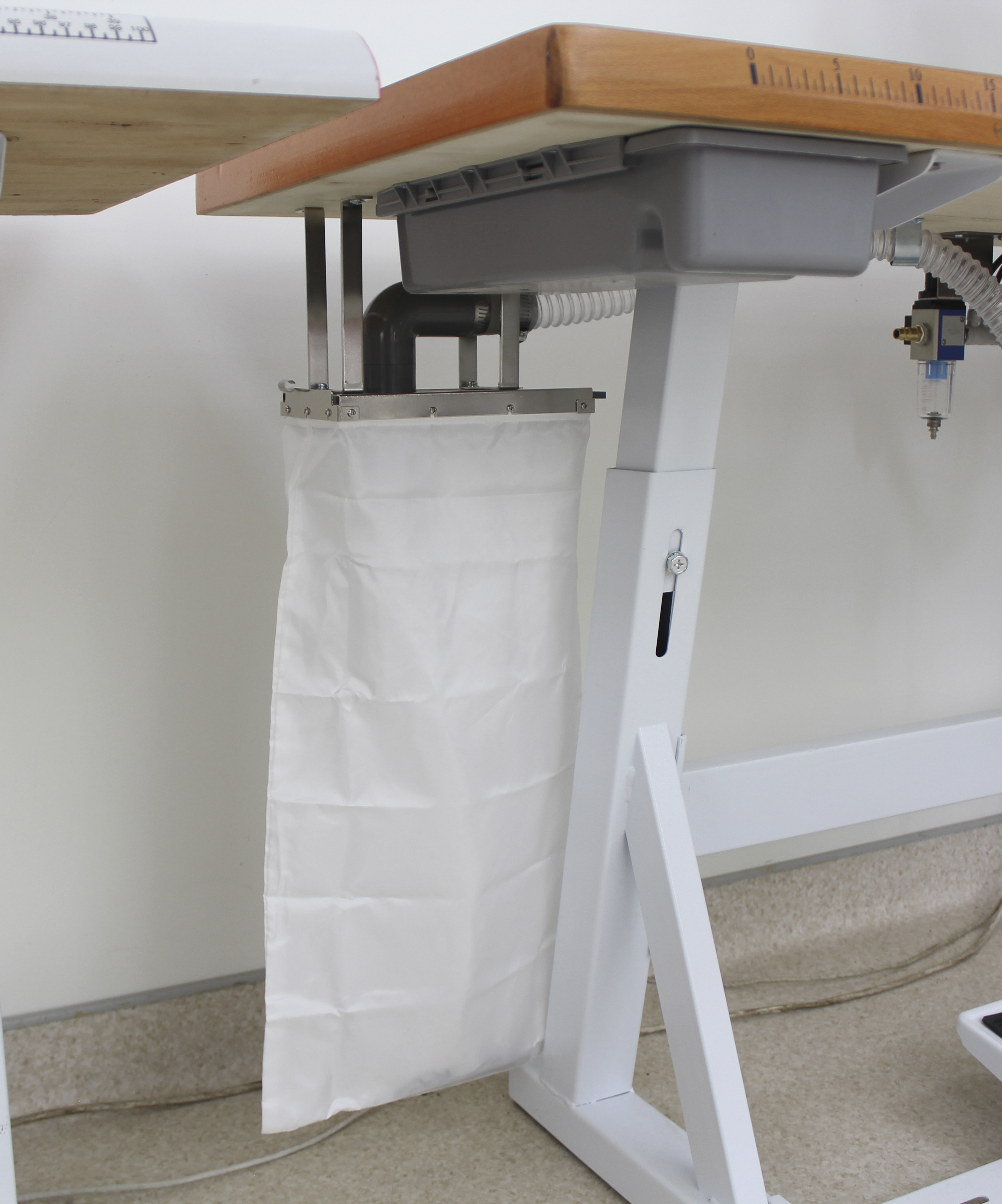

Відпрацьоване повітря з відходами по повітропроводі потрапляють в мішковину для збору сміття цим же забезпечуючи чистоту робочого місця.

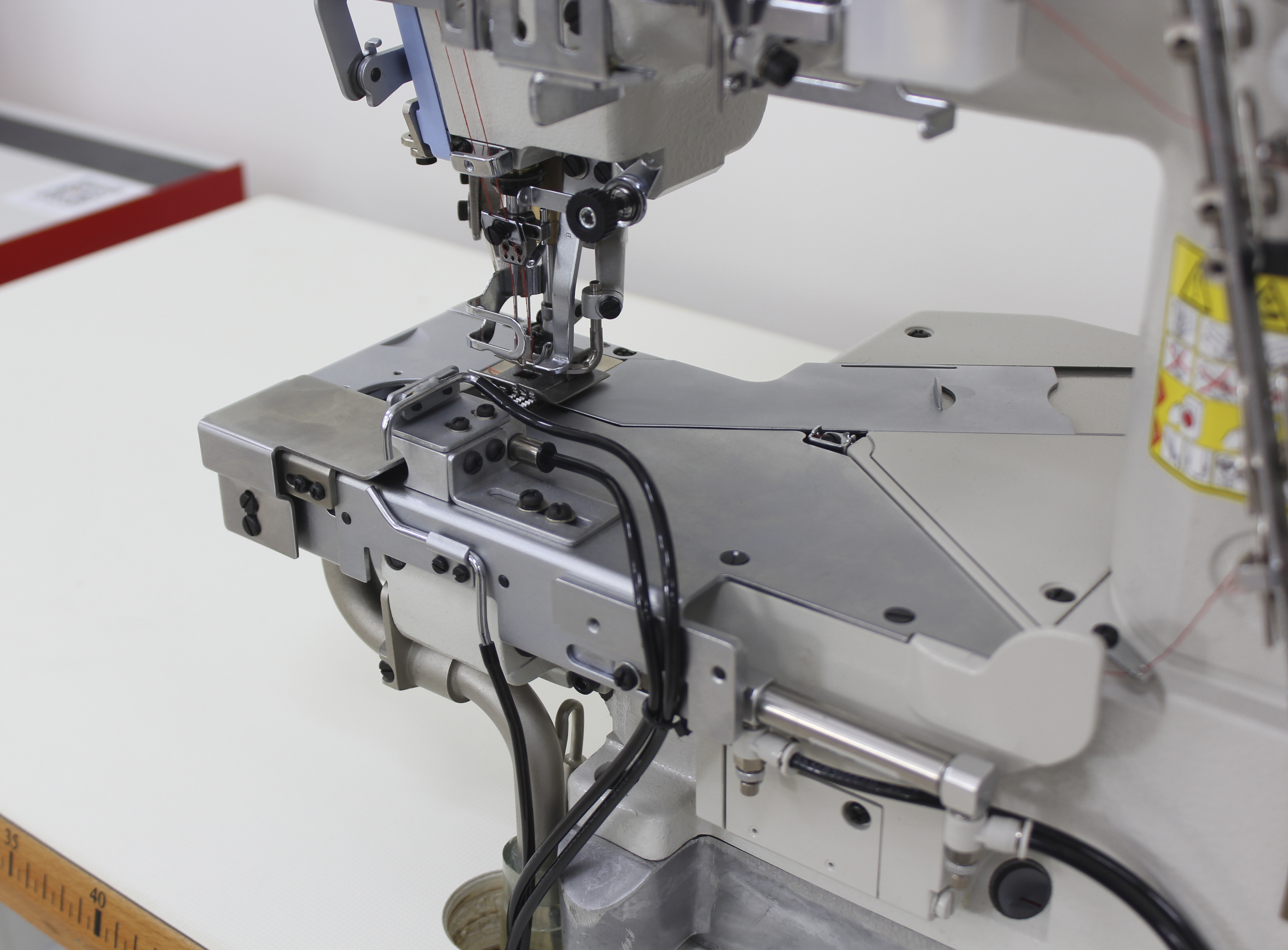

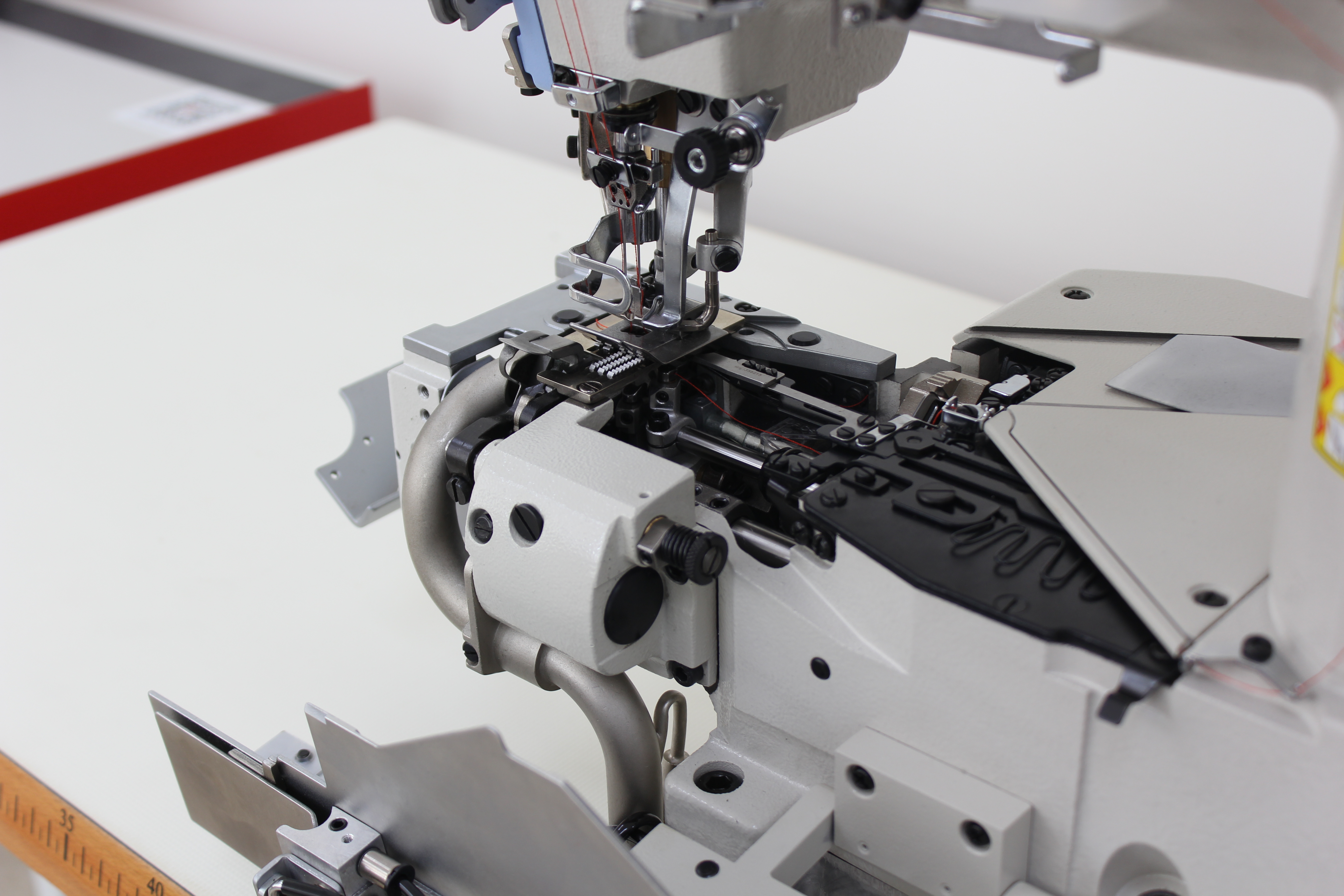

Циліндрична платформа

Форма платформи ідеально підходить для пошиву елементів одягу з трикотажної тканини (футболки, спортивний одяг, спідня білизна і т. п.).

Циліндрична платформа ідеально підходить для підгину низу футболок, прошивання рукавів.

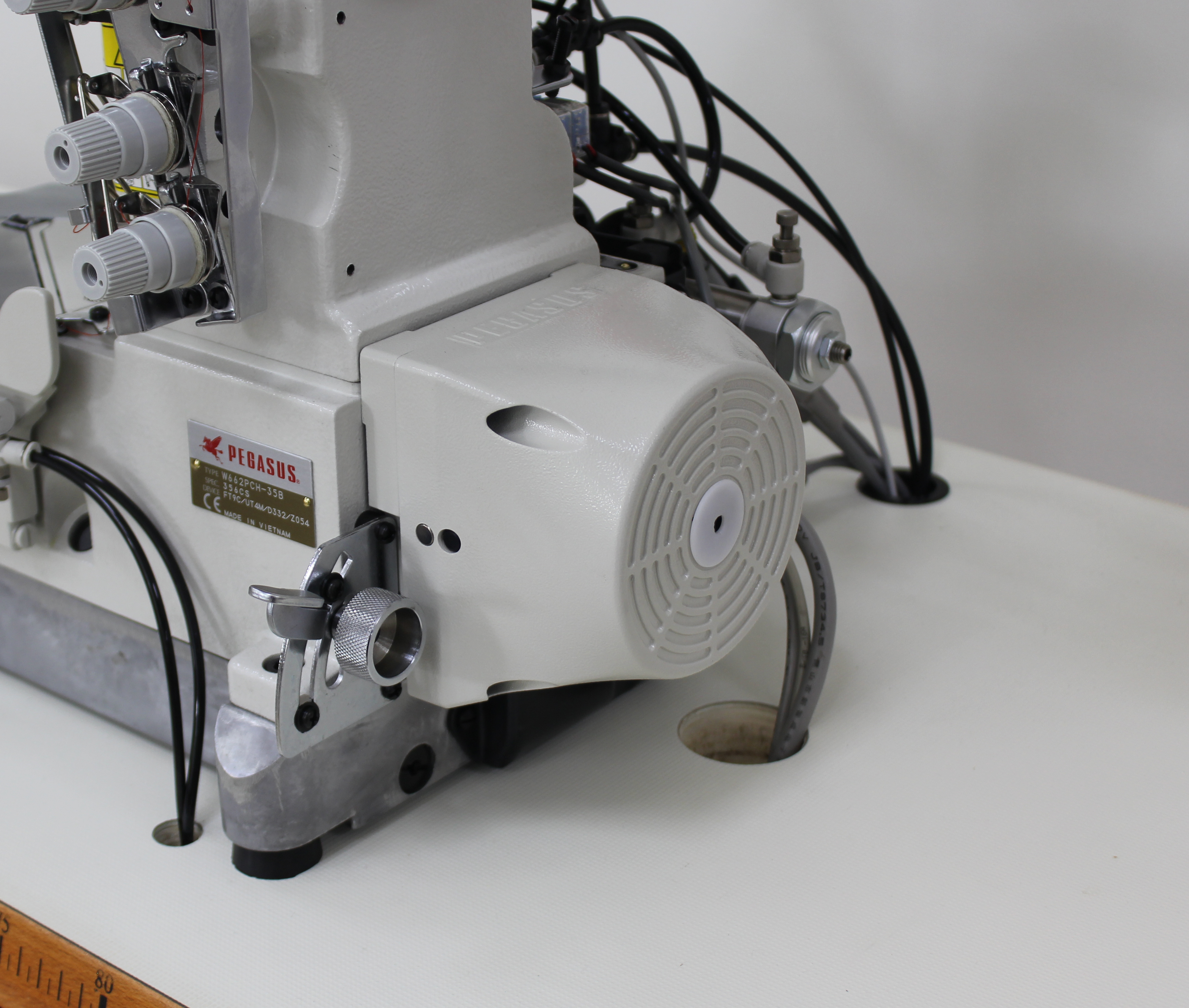

DDM - оригінальний прямий привід Pegasus

Оригінальний сервопривід Pegasus власного виробництва. Високошвидкісний з повністю захищеним статором - цей двигун на порядок надійніший та потужніший чим в конкурентів.

Технічні характеристики двигуна D332:

• максимальна швидкість - 5000 об/хв;
• потужність - 650W;
• мережа - 200-240V 1P;
• частота 50Hz/60Hz.

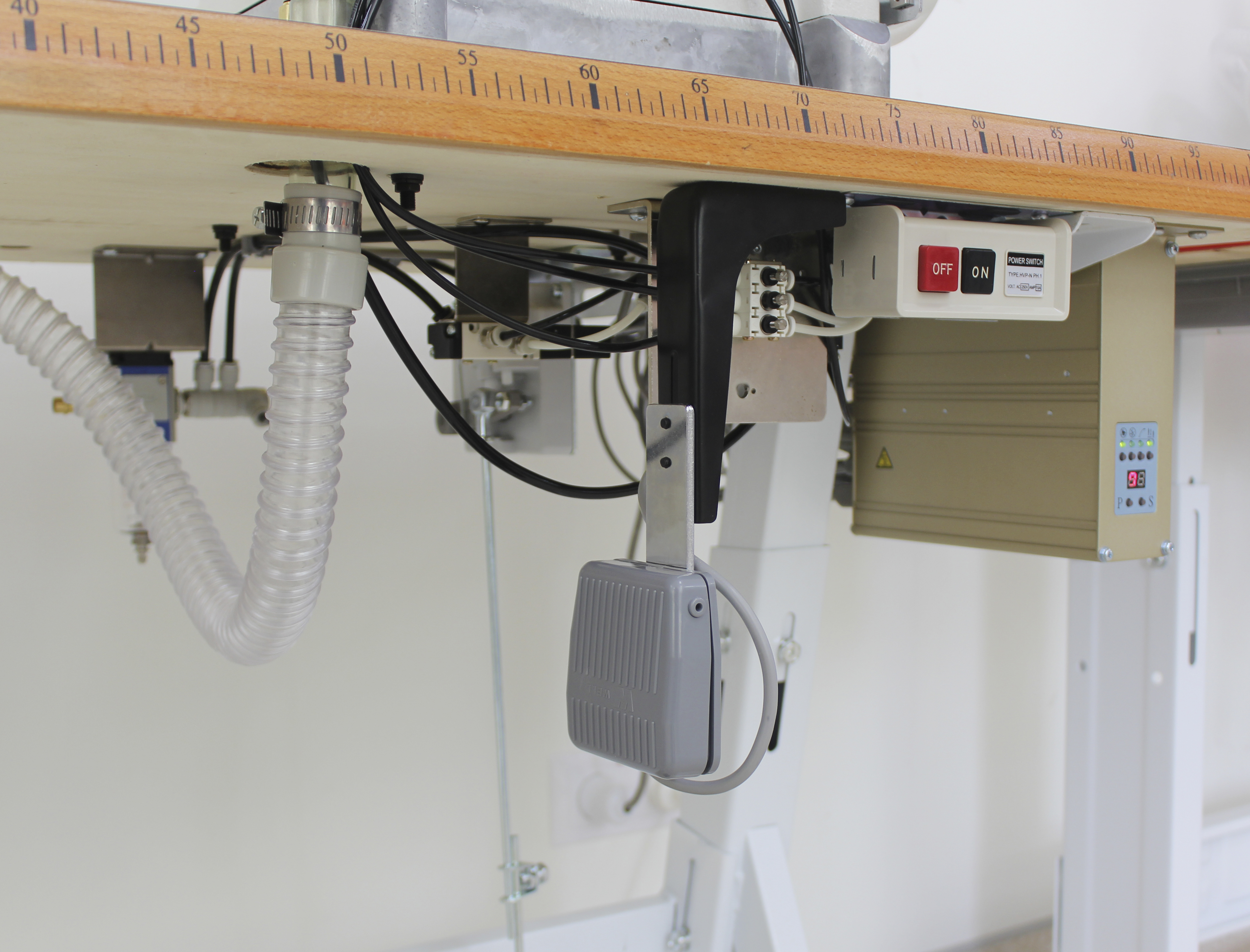

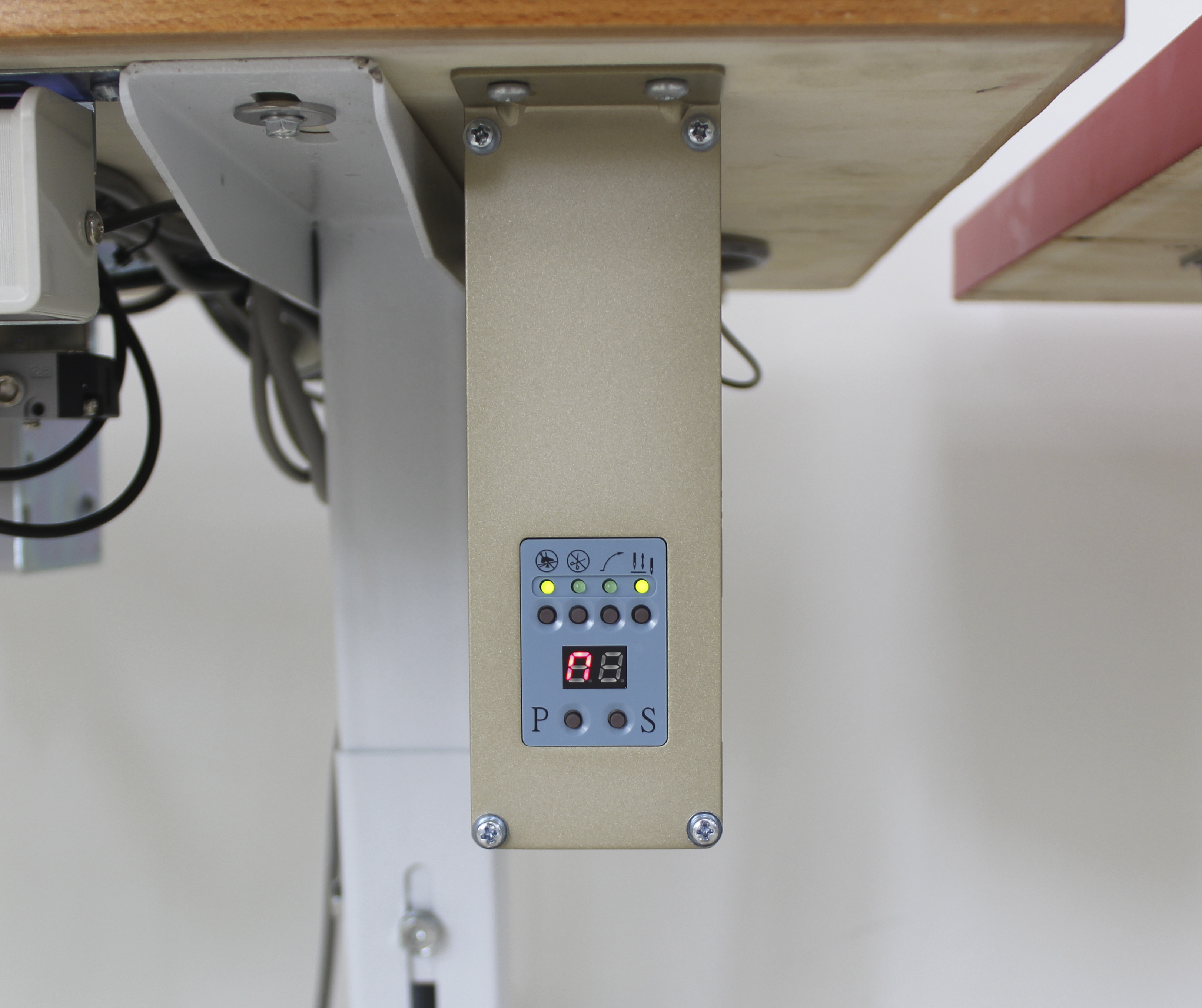

Блок керування двигуном

Керування двигуном відбувається за допомогою електронного блоку керування, що під'єднується до двигуна, актуатора та ряду датчиків (наприклад, позиціонер голки). Блок керування забезпечує можливість ругулювати швидкість роботи машини, виконання автоматичного піднімання лапки після завершення процесу шиття, автоматичної обрізки нитки та позиціонування голки у верхньому та нижньому положеннях за потреби оператора і т. п..

З метою підвищення тривалості експлуатації та безпечності роботи серводвигуна в блоці керування передбачено систему захисту від перенапруг та перенавантаження приводу.

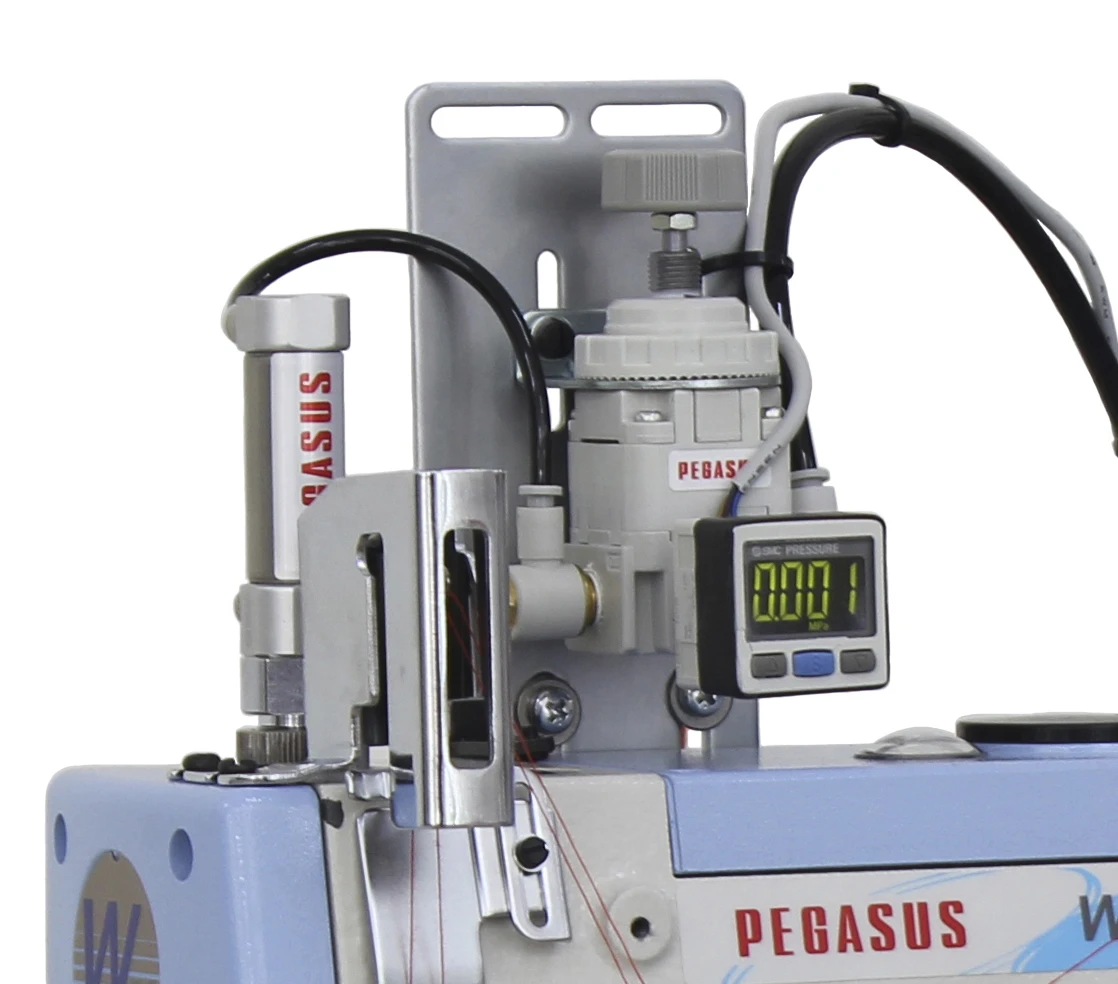

PP - пневматичний регулятор прижиму лапки

Завдяки пневматичному контролю тиску притискної лапки завжди досягається рівномірний і мінімально можливий тиск лапки відповідно до використовуваної тканини та її характеристик. Ця функція запобігає застраганню тканини на ділянках поперечних швів, пошкодженню тканини та появі блиску на тканині, значною мірою сприяючи стабілізації та підвищенню якості. Крім того, тиск притискної лапки можна виразити в числовій формі. Таким чином, за допомогою пульта керування, можна легко та швидко встановити необхідні параметри тиску для різного роду тканин.

Комплектація промислової розпошивальної машини

В базову комплектацію передбачену заводом виробником входить:

• Голова промислової розпошивальної машини Pegasus W662PCH-35Bx356CS;
• пристрої, що забезпечують основні функції машини:
• FT9C - тример для обрізання країв тканини;
• UT4M - пневматичний ниткообрізувач;
• D332 - серводвигун потужністю 650 W та максимальною швидкістю обертання 6000 об/хв;
• PP - пневматичний регулятор прижиму лапки;
• LC - пристрій відсмоктування обрізків.
• стандартний набір інструментів;
• стандартний набір голок;
• масло;
• інструкція, партлист;

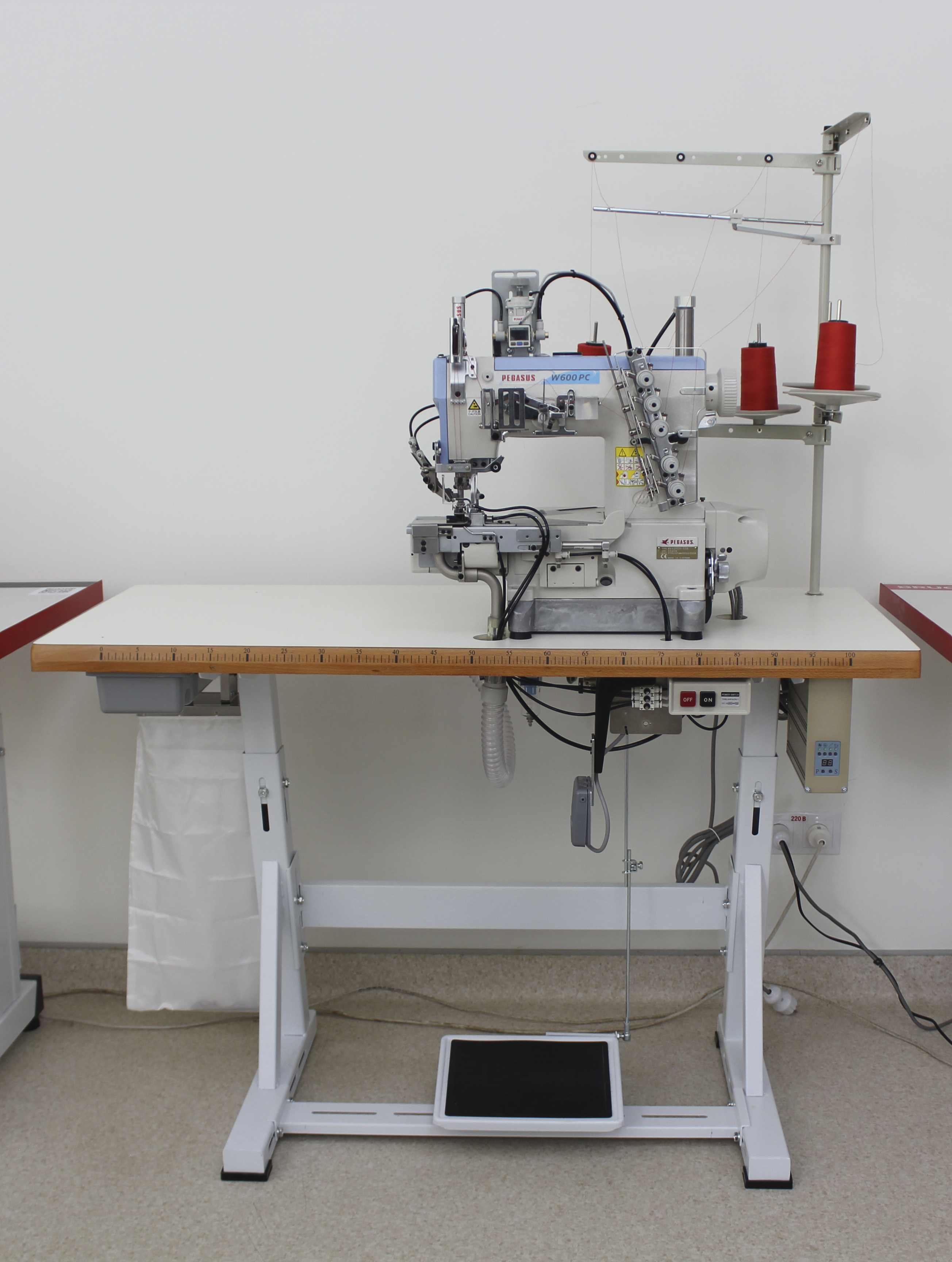

• стіл станина (стіл до швейної машини).

Комплектація може змінюватись заводом виробником!
