Направляч нитки 7.02.14.028

Направляч нитки 7.02.14.028

Пластина-направляч нитки для промислових швейних машин зигзаг- та човникового стібка.

Направляч нитки 7.02.14.028 використовується у системі ниткоподачі промислової швейної машини. Деталь формує та підтримує правильну траєкторію проходження нитки між елементами ниткопритягувача та іншими нитконаправлячами.

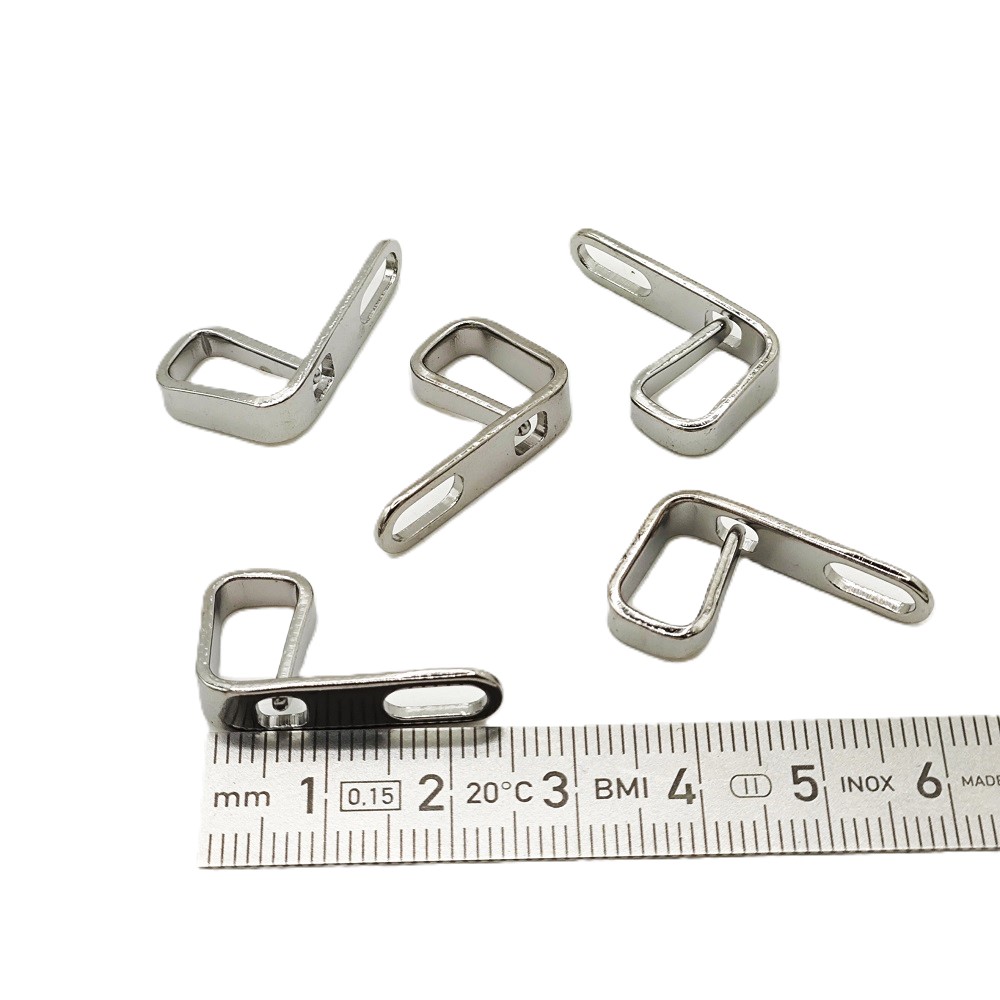

Деталь виконана у вигляді металевої пластини складного кутового профілю з отвором або вушком для проходження нитки. Конструкція передбачає видовжений паз для кріплення та можливості регулювання положення направляча відповідно до схеми ниткоподачі конкретної машини.

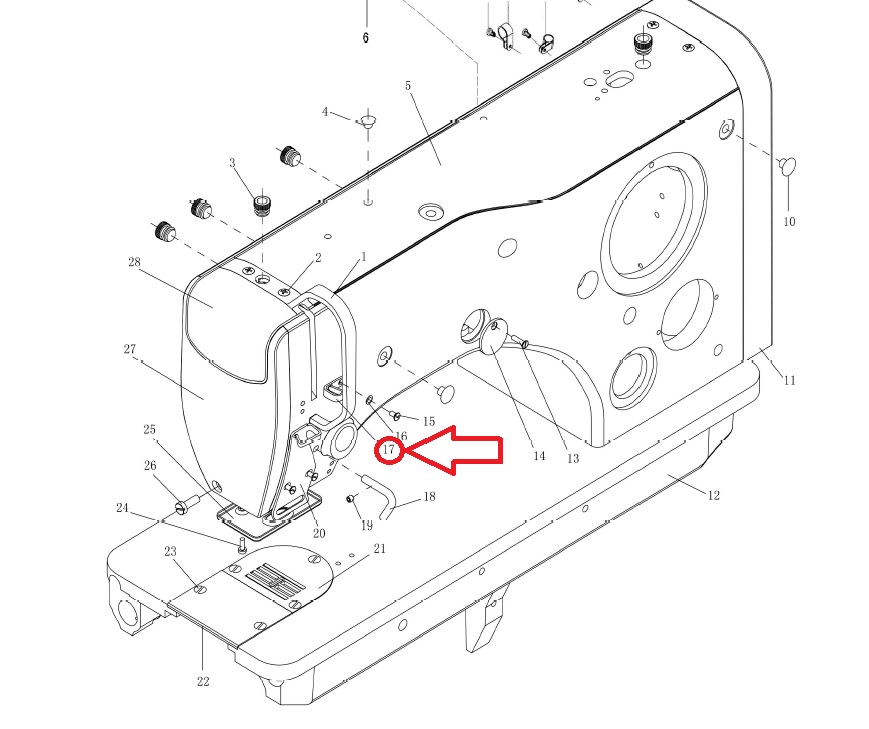

Направляч встановлюється на корпусі швейної машини за допомогою кріпильного гвинта. У відповідних конструкціях використовується гвинт M3×6 з шайбою. Положення деталі може регулюватися для правильного проходження нитки через нитконаправляючий вузол.

Сумісність

Артикул 7.02.14.028 використовується в різних моделях промислового швейного обладнання, зокрема Global ZZ 9567-75, Global ZZ-2560 AUT, Garudan GZ-5527, Simac 524 та Olisew OL-527. Перед замовленням необхідно звірити каталожний номер і конструкцію направляча з деталлю, встановленою на конкретній машині.

Технічні характеристики

Тип: пластина-направляч нитки

Каталожний артикул: 7.02.14.028

Оригінальна назва: Thread guide plate / Thread guide piece

Конструкція: профільована пластина з регулювальним пазом та отвором для нитки

Кріплення: гвинт M3×6 та шайба

Застосування: промислові швейні машини зигзаг- та човникового стібка
