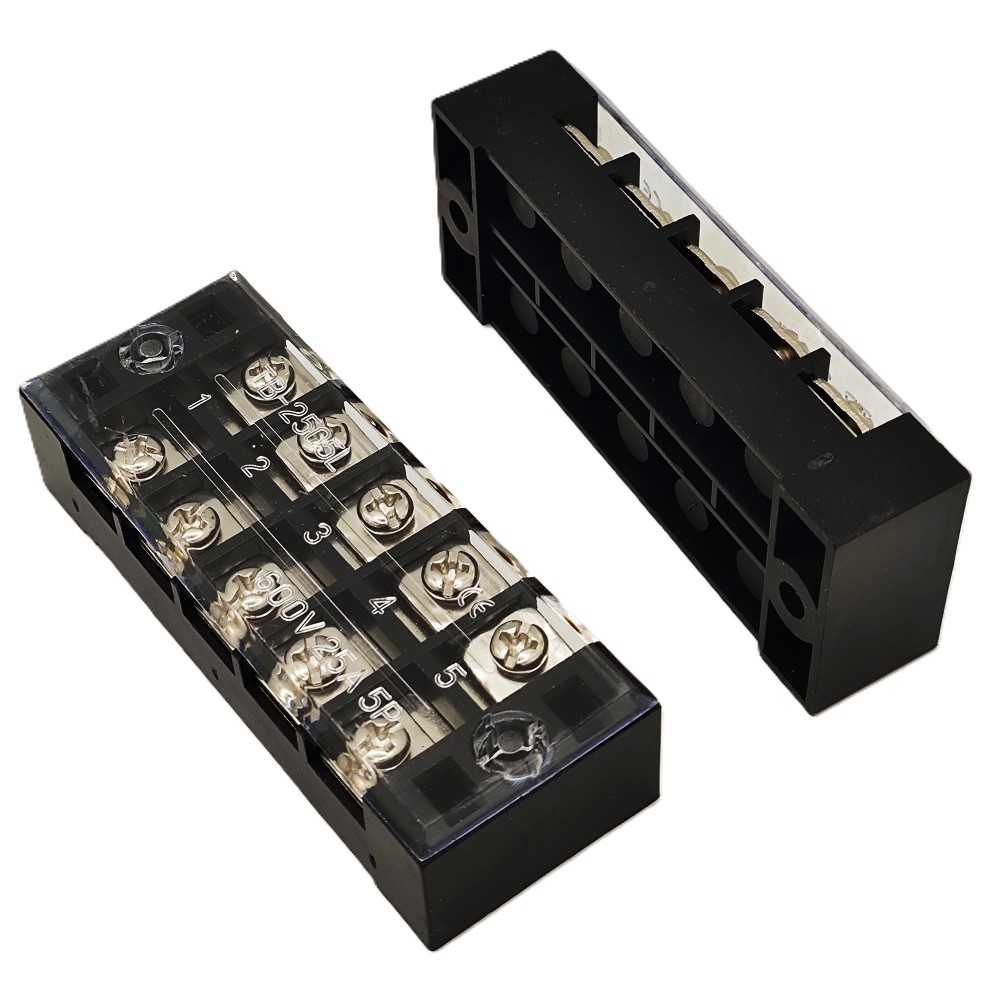

Клемна колодка 5-pin №280 B

Клемна колодка 5-pin №280 B

Бар'єрна клемна колодка на 5 контактів для підключення силових та нагрівальних електричних ланцюгів промислового обладнання.

Клемна колодка 5-pin №280 B призначена для з'єднання та розгалуження електричних провідників у ланцюгах живлення, керування та нагріву. Може використовуватися у промислових швейних машинах, парогенераторах, прасувальних столах та іншому обладнанні ВТО.

Колодка виконана у вигляді бар'єрного клемного блока серії TB з п'ятьма ізольованими контактами. Роздільні діелектричні перегородки між клемами зменшують ризик контакту сусідніх провідників. Для підключення проводів використовуються гвинтові затискачі.

Монтаж

Кожен контакт обладнаний гвинтовим притиском для надійної фіксації жили проводу. У корпусі передбачені два наскрізні монтажні отвори для кріплення колодки до панелі або внутрішньої монтажної поверхні обладнання.

Технічні характеристики

Тип: бар'єрна клемна колодка TB

Модель: TB-2505

Кількість контактів: 5-pin

Номінальний струм: 25 А

Максимальна робоча напруга: 600 В AC

Переріз проводу: 0.5–2.5 мм²

Матеріал клем: луджена латунь

Матеріал гвинтів: сталь з антикорозійним покриттям

Матеріал корпусу: карболіт або вогнестійкий ABS-пластик

Захисна кришка: знімна прозора

Робоча температура: від -40 °C до +105 °C

Застосування

Клемна колодка використовується для підключення електричних ланцюгів промислового швейного обладнання, парогенераторів, прасувальних столів, нагрівальних вузлів та іншої техніки ВТО. Перед монтажем необхідно перевірити відповідність електричних параметрів колодки конкретному обладнанню.
